   B-52A(F) Stratofortress

Разработчик: Boeing
Страна: США
Первый полет: 1952
Тип: Стратегический бомбардировщик
  ЛТХ     Доп. информация



Врядли конструкторы фирмы Боинг, разрабатывавшие этот знаменитый тяжелый самолет, который долгое время олицетворял собой военную мощь США и считался своего рода символом мощи Америки (подобно тому, как за столетие до этого английские броненосцы воплощали мощь Британии), предполагали, что он прослужит гораздо дольше запланированного срока и даже переживет своих создателей, а также ту угрозу, которая виделась американцам со стороны Советского Союза. Впрочем, вполне вероятно, что прагматики-американцы на фирме Боинг и не задавались образом врага, а просто стремились получить очередной крупный заказ и с максимальной отдачей выполняли поставленную перед ними военным ведомством техническую задачу: создать тяжелый межконтинентальный бомбардировщик второго поколения для замены самолета Конвэр В-36 - первого американского стратегического боевого ЛА с межконтинентальной дальностью полета, проектировавшегося для действий против фашистской Германии, а после окончания Второй мировой войны перенацеленного на ядерные удары по Советскому Союзу.

Задание на проектирование нового бомбардировщика было опережающим: его составили в январе 1946 г., за несколько месяцев до начала летных испытаний самолета В-36 в августе 1946 г. и за два года до начала его серийного производства.

Требовался самолет, имеющий радиус действия 8000 км с бомбовой нагрузкой 4,5 т при средней скорости полета 480 км/ч и способный развивать скорость до 724 км/ч на рабочей высоте 10,7 км. Фирма Боинг, сразу же приступившая к проектированию самолета, победила в конкурсе проектов и в июне 1946 г. получила контракт на дальнейшие работы.

Выбор Боинга был достаточно закономерным. Вся история этой фирмы, созданной в 1916 г., тесно связана с американскими ВВС. Свой первый военный самолет (учебно-тренировочный "модель ЕА") фирма Боинг построила в 1917 г. по заказу предшественника ВВС США - авиационного отдела корпуса связи американской армии. В 1920-х годах Боинг приобрела известность, как главный поставщик самолетов-истребителей для корпуса ВВС армии США (МВ-3, Р-12, Р-26), а в 1930-е годы занялась проектированием тяжелых бомбардировщиков, которые должны были бороться прежде всего с морскими целями (согласно проводившейся в то время изоляционистской политике, США не намеревались вновь вмешиваться в войны на территории Европы и предполагали ограничиться только обороной Американского континента, в соответствии с доктриной Монро, и своих владений в Тихом океане). Созданный фирмой в 1935 г. самолет В-17 "Флаинг Фортресс" ("Летающая крепость") и построенный практически одновременно российский ТБ-7 (АНТ-42, Пе-8, 1936 г.) стали первыми в мире бомбардировщиками, сочетавшими большую дальность полета с высокими скоростью и боевой нагрузкой, способными наносить мощные удары по целям с воздуха. В 1937 г. Боинг предприняла попытку создать еще более тяжелый бомбардировщик ХВ-15, но ее усилия увенчались успехом лишь в годы Второй мировой войны: самолет В-29 "Суперфортресс" ("Сверхкрепость"), вошедший в историю атомной бомбардировкой Хиросимы и Нагасаки в августе 1945 г., стал венцом работ фирмы Боинг в области поршневой тяжелобомбардировочной авиации. Копия этой машины производилась в СССР под обозначением Ту-4 и позволила значительно поднять уровень технологии производства в отечественной авиационной промышленности.

Атомное оружие, созданное на исходе Второй мировой войны, стало самым сильным сдерживающим фактором послевоенного времени. Однако его эффективность в значительной мере зависела от совершенства тяжелых бомбардировщиков, которые до появления в конце 1950-х годов межконтинентальных баллистических ракет были единственным средством доставки этого оружия на большую дальность. Поэтому неудивительно, что СССР и США -две сверхдержавы послевоенного времени - направили все свои усилия на разработку стратегических бомбардировщиков-носителей ядерного оружия. В США приоритетность этих работ была подчеркнута созданием в марте 1946 г. стратегического авиационного командования в составе ВВС, которые с сентября 1947 г. выделились из состава армии в самостоятельный третий вид вооруженных сил США (ранее даже военные действия Второй мировой войны не смогли заставить руководство вооруженных сил США пойти на этот шаг, несмотря на настойчивые требования представителей ВВС).

Поршневая авиация близилась к своему закату. Имевшиеся у США самолет В-29 и его модификации В-50 и В-54 (проект) не обладали достаточной грузоподъемностью, дальностью и скоростью полета. "Мастодонт" В-36 -последний из американских поршневых бомбардировщиков - по грузоподъемности и дальности отвечал требованиям начала атомного века, но к концу 1940-х годов он уже устарел морально (его разработка началась еще в 1941 г., когда американское руководство решило, что США должны быть способны бороться с Германией со своей территории в случае поражения Англии) , и хотя он был снят с вооружения только в 1958 г., его скорость даже в последнем варианте B-36J (с использованием четырех ТРД в дополнение к шести поршневым двигателям) не обеспечивала необходимой скорости для гарантированного ухода от реактивных истребителей потенциального противника. Даже при беглом ознакомлении с программами новых американских бомбардировщиков второй половины 1940-х годов поражает их обилие, масштабность работ по поиску новых конструктивно-компоновочных решений, характерных для наступающей эры реактивной авиации. Рассматривались как радикальные схемы (ХВ-53 с обратной стреловидностью крыла и "летающее крыло" YB-49), так и нормальные с различной компоновкой силовых установок. Огромную роль в формировании облика новых американских самолетов сыграли немецкие трофейные материалы, благодаря которым, в частности, было значительно ускорено внедрение стреловидных крыльев. В работах активно участвовали крупнейшие американские фирмы (Боинг, Норт Америкен, Конвэр, Мартин), стремившиеся найти свое место в период резкого послевоенного сокращения военных заказов.

Отработка новых компоновочных схем проводилась на средних бомбардировщиках, многие из которых пошли в серию. Создание же значительно более дорогостоящего межконтинентального бомбардировщика требовало обоснованного выбора его схемы еще на этапе проектирования. Вначале фирма Боинг предусматривала создание самолета с ТВД и на протяжении двух лет изучила более 30 вариантов стратегического бомбардировщика с различными взлетной массой и компоновкой крыла и двигателей. ТВД позволяли достичь требовавшейся дальности полета при сравнительно небольшой скорости полета (вполне вероятно, что первоначальное техзадание составлялось военными в расчете на применение комбинированной силовой установки, как в случае с В-36). На первом этапе предполагалось использовать прямое крыло (модель 462 с шестью ТВД с одиночными винтами), затем был сделан выбор в пользу стреловидного крыла, а на последнем турбовинтовом проектном варианте (модель 464-35 с четырьмя ТВД) предполагалось применение соосных винтов. Известен также выдвинутый фирмой в 1949 г. проект среднего бомбардировщика ХВ-55 с четырьмя ТВД, приводящими во вращение соосные винты. Однако к тому времени в процессе летных испытаний параллельно создававшегося фирмой Боинг среднего бомбардировщика В-47 хорошо зарекомендовала себя схема с умеренно стреловидным крылом большого удлинения и ТРД, расположенными в гондолах под ним. Прислушиваясь к рекомендациям известного немецкого конструктора В. Фогта, ставшего после Второй мировой войны советником бомбардировочного отделения командования материально-технического обеспечения американских ВВС, военное руководство США также стало склоняться к использованию ТРД, обещавшему более высокие скоростные характеристики самолета (экспертом американских военных был и другой крупный немецкий специалист - аэродинамик Б.Ге-терт, который позднее принял участие в оценке компоновки крыла самолета В-52). В результате схему самолета В-47 фирма решила использовать и на новом бомбардировщике, несколько пожертвовав дальностью полета для достижения более высокой скорости (как известно, аналогичный выбор в пользу ТРД сделало на своем самолете ЗМ и российское ОКБ В.М.Мясищева, тогда как ОКБ А.Н.Туполева при проектировании Ту-95 остановилось на более экономичных ТВД с соосными винтами). В октябре 1948 г. фирма Боинг представила окончательный вариант предварительного проекта бомбардировщика (модель 464-49) с восемью ТРД JT3 (позднее получившими обозначение J57), имеющего при взлетной массе 150 т и боевой нагрузке 4,5 т радиус действия 4930 км и максимальную скорость 910 км/ч. В марте 1949 г. с фирмой был заключен новый контракт, предусматривающий постройку двух опытных самолетов. Работы по программе были ускорены и объемы ее финансирования были повышены после начала летом 1950 г. войны в Корее. К 1951 г. в процессе проектирования взлетная масса самолета была доведена до 177 т для увеличения дальности полета.

Постройка первого опытного самолета ХВ-52, осуществлявшаяся в условиях строгой секретности, была завершена 29 ноября 1951 г., но из-за необходимости внесения в его конструкцию изменений, первым 15 апреля 1952 г. приступил к летным испытаниям второй опытный самолет YB-52. Летные испытания самолета ХВ-52 начались 2 октября 1952 г. В ходе разработки самолета объем испытаний в АДТ составил около 6500 ч. ВВС США решили подстраховать себя на случай затруднений по программе В-52 и в марте 1951 г. привлекли фирму Конвэр к работам по стратегическому бомбардировщику YB-60, который по общей схеме (стреловидное крыло с восемью ТРД на подкрыльевых пилонах) был близок к В-52, но сохранял конструкцию фюзеляжа самолета В-36 и имел более толстое крыло. Летные испытания опытного YB-60 начались в апреле 1952 г., но успешный ход программы В-52 позволил отказаться от YB-60, и решение о серийном производстве В-52 было принято еще до первого полета его опытного образца.

Первый из трех предсерийных самолетов В-52А, предназначенных для эксплуатационных испытаний, совершил первый полет 5 августа 1954 г., поступление самолетов на вооружение началось передачей 29 июня 1955 г. первого самолета В-52В в учебно-тренировочное подразделение стратегического авиационного командования ВВС США, а в июне 1956 г. - первого самолета В-52С в боевое подразделение.

Бомбардировщики различных модификаций серийно выпускались до 1963 г., неоднократно модернизировались. Во второй половине 1950-х годов В-52 заменил устаревшие самолеты Конвэр В-36 и до настоящего времени является основным бомбардировщиком Стратегического авиационного командования ВВС США.

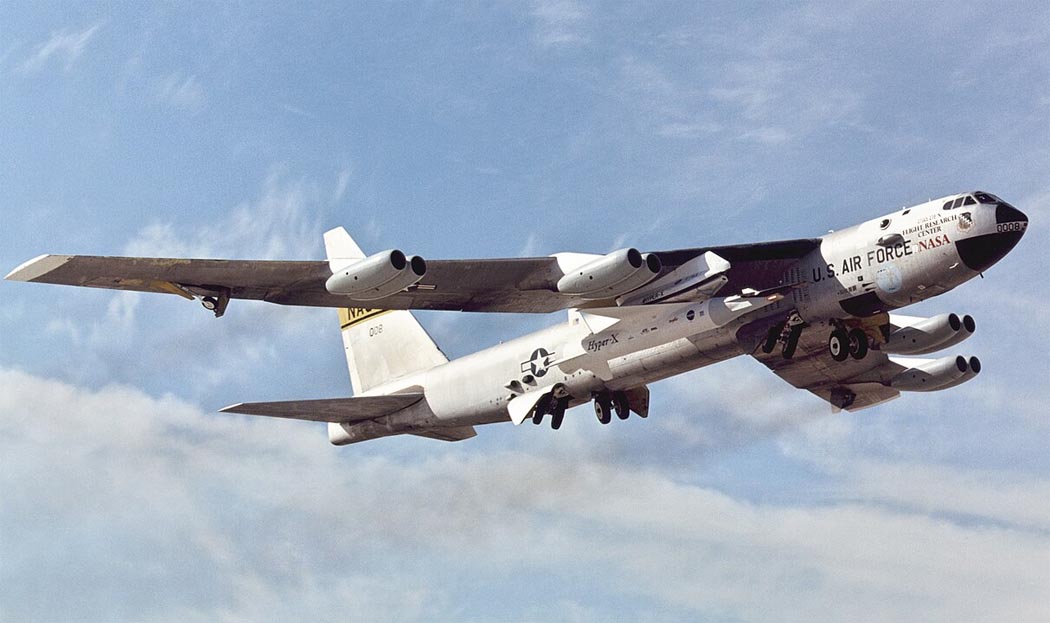

Модифицированные самолеты В-52 применялись также как носители аппаратов с несущим корпусом HL-10/ M2F3/X-24 (предшественников ВКС "Спейс Шаттл") и (с середины 1960-х годов по 1973 г.) беспилотного разведчика Локхид D-21, для обеспечения воздушного старта крылатой ракеты-носителя "Пегас" (первый пуск состоялся 5 апреля 1990 г.), в качестве летающих лабораторий при проведении различных исследований (например, для испытаний двигателей самолетов Боинг 747 и Локхид С-5).

Первая водородная бомба была сброшена с В-52 21 мая 1956 г. В последующие годы ряд рекордных полетов продемонстрировал высокие характеристики самолета: в ноябре 1956 г. были выполнены беспосадочные полеты вокруг североамериканского континента и через северный полюс дальностью 27000 км; 18 января 1957 г. три бомбардировщика В-52 совершили кругосветный полет, пролетев 39750 км за 45 ч 19 мин при средней скорости около 850 км/ч; 11 января 1962 г. самолет установил рекорд дальности без дозаправки топливом в полете, преодолев 20168 км за 22 ч 9 мин.

Часть самолетов В-52 на протяжении многих лет несла постоянное боевое дежурство на аэродромах в состоянии готовности к взлету с ядерным оружием на борту. В 1960-х годах в течение нескольких лет с использованием около 10 самолетов В-52 было организовано круглосуточное дежурство в воздухе. К осени 1963 г. для уменьшения вероятности поражения самолетов В-52 на земле был завершен переход на рассредоточенное базирование 42 сформированных эскадрилий (по 15 самолетов в каждой) не менее чем на 36 аэродромах. К 1988 г. число авиабаз с бомбардировщиками В-52 уменьшилось до 12. К этому времени все самолеты налетали 6,6 млн.ч, в летных происшествиях был потерян 71 самолет. К началу 1990-х годов на постоянном боевом дежурстве находилось 40 стратегических бомбардировщиков В-52 и 6-1. В сентябре 1991 г. в связи с изменением геополитической обстановки в результате распада СССР президент США Дж. Буш объявил об их снятии с дежурства в состоянии готовности к ядерному удару.

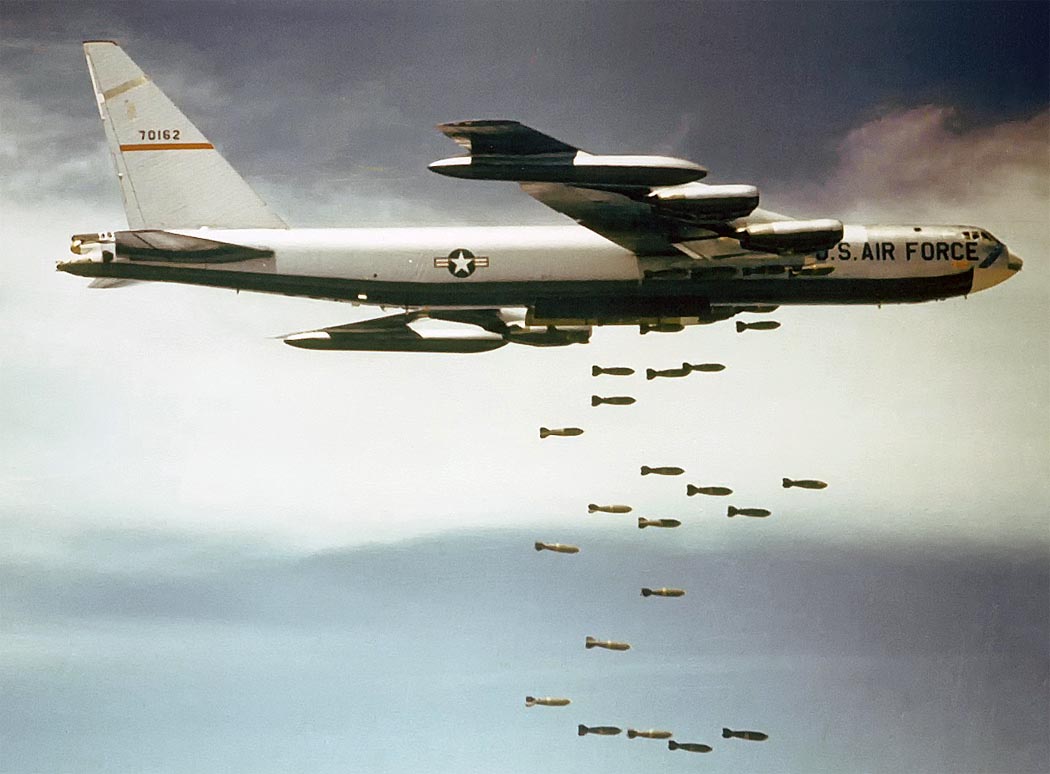

В-52 создавался как высотный бомбардировщик для атак с использованием свободнопадающих ядерных бомб. В силу большой мощности ядерных зарядов высокая точность бомбометания не имела решающего значения, но В-52, как и советские стратегические бомбардировщики того же периода (3М, Ту-95), был оснащен оптическим прицелом, что позволяло повысить точность бомбометания и, следовательно, с одной, стороны гарантировать более высокую вероятность поражения назначенных целей, а с другой - уменьшить непреднамеренный ущерб, наносимый гражданским объектам и населению. Тем не менее в 1960-х годах в ходе войны в Юго-Восточной Азии, где стратегический В-52 использовался в оперативно-тактических целях как носитель неядерных бомб. США, прибегнув к тактике "выжженной земли", применяли его в основном для коврового бомбометания, что вызвало резкую негативную оценку мирового сообщества. На последних вариантах самолета (В-52G и Н) оптические прицелы, по-видимому, вообще сняты, а сброс бомб осуществляется по данным навигационной системы и с помощью радиолокационного прицела. В результате и во время войны 1991 г. в зоне Персидского залива действия В-52 были ограничены ковровым бомбометанием по площадям.

Рабочая высота полета В-52 была на треть, а крейсерская скорость примерно вдвое выше, чем у поршневого В-29. Это существенно повышало выживаемость самолета в полете. В 1950-х годах в успешности высотной схемы применения самолета В-52, несущего ядерное оружие, руководство США убеждали достаточно смелые полеты высотных американских разведчиков. Эйфария закончилась 1 мая 1960 года, когда над Свердловском был сбит U-2, пилотируемый Ф. Г. Пауэрсом (самолет был уничтожен первой ракетой, она была выпущена боевым расчетом, руководимым майором Михаилом Ворониным). Еще один U-2 был сбит 27 октября 1962 г. над Кубой во время ка-рибского кризиса. В обоих случаях применялся зенитный ракетный комплекс С-75. По некоторым данным, боевое крещение комплекса произошло раньше - 7 октября 1959 г. Имеются свидетельства, что в тот день в районе столицы Китая тремя зенитными ракетами комплекса С-75 советского производства был уничтожен чанкайшистс-кий скоростной разведчик RB-57D на высоте 20600 м (огонь вел китайский боевой расчет, но в подготовке техники и личного состава, выполнявшего стрельбу, участвовали советские военные инженеры). Можно отметить также случай применения комплекса 16 ноября 1959 г., когда огнем С-75 под Волгоградом на высоте 28000 м был сбит американский аэростат, запущенный в разведывательных целях. Характеристики ЗРК С-75, принятие которого на вооружение было санкционировано в ноябре 1957 г., позволяли ему бороться со всеми имевшимися в то время в мире аэродинамическими целями: дальность поражения целей составляла 34 км в варианте "Десна" и была доведена до 43 км в варианте "Волхов", диапазон высот поражения целей был равен 3...22 км в исходном варианте "Двина", а затем расширен до 0,5...30 км ("Десна") или 0,4...30 км ("Волхов"), максимальная скорость поражаемых целей 2300 км/ч ("Волхов").

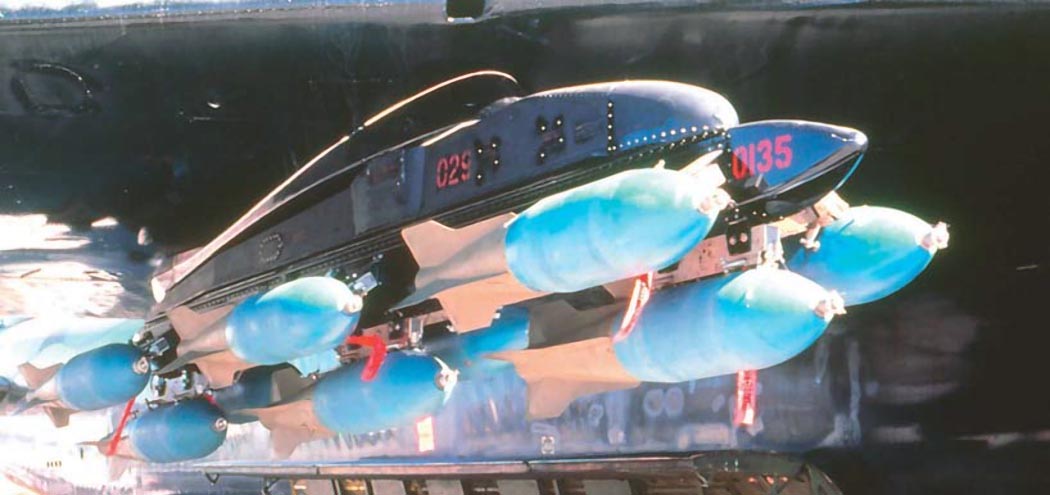

Для повышения выживаемости самолета В-52 при прорыве ПВО на большой высоте он был снабжен ракетами-ложными целями ADM-20 "Куэйл" и вооружен УР Норт Америкен AGM-28 "Хаунд Дог", предназначенными для огневого подавления ЗРК с последующим поражением стратегических целей ядерными бомбами или для непосредственного уничтожения сильнозащищенных целей без захода в зону объектовой ПВО противника. Однако эффективность ЗРК С-75 по высотным целям вынудила американцев сделать в начале 1960-х годов вывод, что шансы на преодоление самолетом В-52 советских систем ПВО сохранит только значительное уменьшение дальности обнаружения бомбардировщика противником и, в результате, резкое сокращение располагаемого времени на пресечение его полета зенитными ракетами и истребителями-перехватчиками.

Самый простой и эффективный из практически возможных способов достичь этого состоял в уходе на малые высоты полета (до 150 м), что потребовало усовершенствования оборудования самолета и внесения около 120 изменений для упрочнения конструкции (в частности, в 1972-1977 гг. по программе "Пейсер Планк" стоимостью 219 млн. долл. были заменены крылья на 80 самолетах B-52D). Включение в профиль полета маловысотного участка значительно снизило дальность полета самолета (например, для варианта В-52Н с 16100 км без дозаправки в воздухе до 11700 км с одной дозаправкой при маловысотном участке 4450 км) вследствие повышения расхода топлива двигателями.

Однако и с упрочненной конструкцией В-52, конечно, не может считаться маловысотным самолетом. Несмотря на высокую (более 500 кг/м2 при массе 190 т) удельную нагрузку на крыло, большое удлинение крыла и сравнительно малая жесткость конструкции приводят к тому, что самолет сильно реагирует на порывы ветра: даже при умеренной атмосферной турбулентности полет со скоростью 600 км/ч на высоте 300 м может сопровождаться перегрузками в кабине от +4 до -2 от воздействия воздушных порывов. Поэтому при маловысотном полете в турбулентной атмосфере на массу самолета накладываются ограничения: от 113,4 т до 190,5 т (в зависимости от степени турбулентности) при скорости по прибору 500 км/ч. Тренировочные полеты в спокойной атмосфере проводятся на высотах до 120 м, но для снижения темпов расходования ресурса самолетов тренировочные маловысотные полеты вообще отменяются, если на маршруте прогнозируется умеренная турбулентность. Фактически же в боевых действиях В-52 применялся только для высотного бомбометания.

Бортовое оборудование и вооружение стратегических бомбардировщиков В-52 совершенствовалось на протяжении всего срока их службы.







 Модификации :
 ХВ-52

 первый опытный самолет с тандемной кабиной летчиков и двигателями Пратт - Уитни J57-PW-1 (первый испытательный полет состоялся в 1954 г.).

 YB-52

 второй (по времени постройки) опытный самолет, совершивший первый испытательный полет в 1952 г.

 В-52А

 первая серийная модель. Использовался для войсковых испытаний, отличался от прототипов измененной компоновкой кабины экипажа, фюзеляжем, удлиненным на 120 см, и новыми, более мощными двигателями J57-PW-9W. Построено три самолета на заводе фирмы Боинг в Сиэттле. Выкатка состоялась 18 марта 1954 г., первый полет - 5 августа 1954 г.

 В-52В

 стратегический бомбардировщик и разведчик. При переоборудовании в разведчик в бомбоотсеке устанавливался герметизированный контейнер с АФА. Двигатели J57-PW-19W. Построено 27 машин.

 В-52C

 развитие самолета В-52В с увеличенной емкостью топливных баков и возможностью подвески под крылом двух ПТБ по 11000 л. Построено 35 машин. Первый полет - 9 марта 1956 г.

 В-52D

 самолет, отличающийся от В-52С лишь небольшими дополнениями в составе БРЭО. Серийно выпускался с 1956 по 1958 г.г. Построено 170 самолетов на заводах в Сиэттле и Вичите.

 В-52E

 стратегический бомбардировщик с улучшенной прицельно - навигационной аппаратурой. Первый в семействе В-52 носитель крылатых ракет "Хаунд Дог". Оборудован системой дозаправки топливом в полете. Вы-У пускался в 1957-1958 гг. Построено 100 самолетов.

 В-52F

 развитие самолета В-52Е с новыми двигателями J57-PW-43. Построено 89 самолетов на заводах в Сиэттле и Вичите.

 В-52G

 бомбардировщик, существенно отличающийся от самолетов предыдущих серий: в крыле имеются дополнительные баки - отсеки, площадь вертикального оперения уменьшена на 20%, изменены очертания носовой части. Рабочее место стрелка перенесено из хвостовой части в носовую гермокабину. Дальность полета по сравнению с предыдущими моделями увеличена на 25%. Серийно выпускался в 1958-1959 г. г. На заводе в Вичите построено 193 самолета.

 В-52H

 последняя серийная модификация. Отличается от предшественников установкой ТРДД Пратт-Уитни TF33-PW-1, которые при значительно большей тяге имеют на 20% меньший расход топлива. Четыре 12,7-мм пулемета в кормовой стрелковой установке заменены шестиствольной 20-мм пушкой "Вулкан". Серийно выпускался в 1960-1962 г. г. На заводе в Вичите построено 102 самолета.




 ЛТХ:
Модификация   B-52B   B-52F
Размах крыла, м   56.39   56.39
Длина самолета, м   47.73   47.73
Высота самолета, м   14.64   14.64
Площадь крыла, м2   371.6   371.6
Масса , кг
  пустого самолета   74426   69750
  нормальная взлетная   123377   182000
  максимальная взлетная   190508   199000
Тип двигателя   8 ТРД Pratt & Whitney J57-P-19WA   8 ТРД J57-P-43WA
Тяга нефорсированная, кгс
  номинальная   8 x 4762   8 x 5080
  с впрыском водной смеси   8 x 5490   8 х 6240
Максимальная скорость, км/ч   1014   1050
Крейсерская скорость, км/ч   842   842
Перегоночная дальность, км   11820   12836
Боевой радиус действия, км   5780   5875
Макс. скороподъемность, м/мин   1450   1710
Практический потолок, км   14417   15200
Экипаж, чел   6   6
    четыре 12.7-мм пулемета M3
  или две 20-мм пушки M24A1
  Бомбовая нагрузка - 19504 кг
  четыре 12.7-мм пулемета M3
  Бомбовая нагрузка - 19504 кг


 Доп. информация :


  Чертеж "Boeing B-52 Stratofortress"
  Фотографии:

 Выкатка первого прототипа XB-52
 XB-52 в полете
 Первый полет YB-52
 YB-52
 B-52A (S/N 52-001)
 B-52B-35-BO
 B-52C-40-BO
 B-52D-1-BW
 B-52F

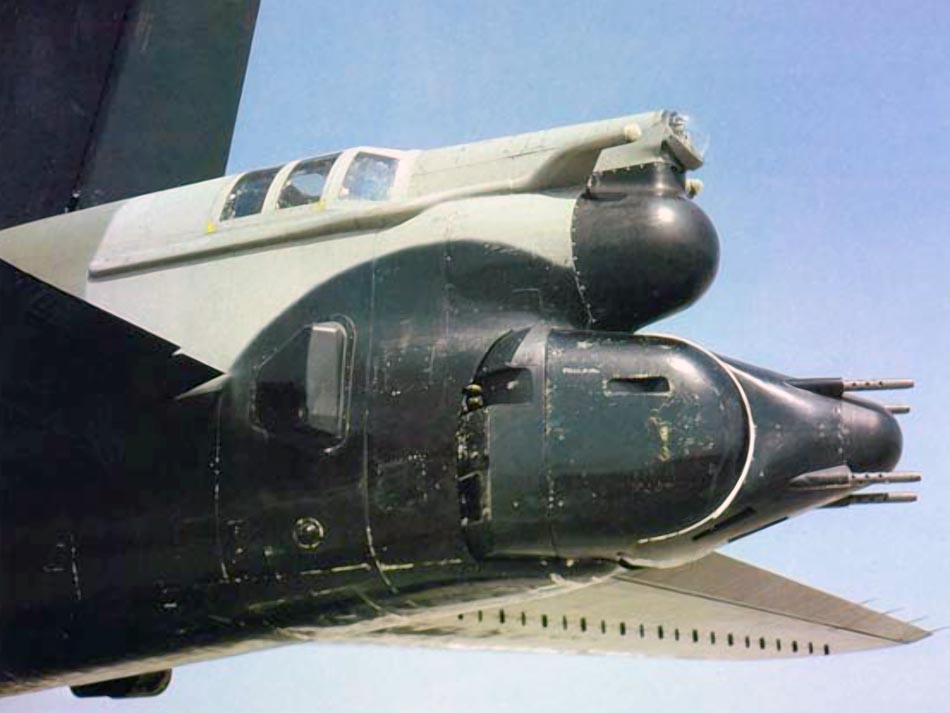

 Задняя оборонительная установка B-52D

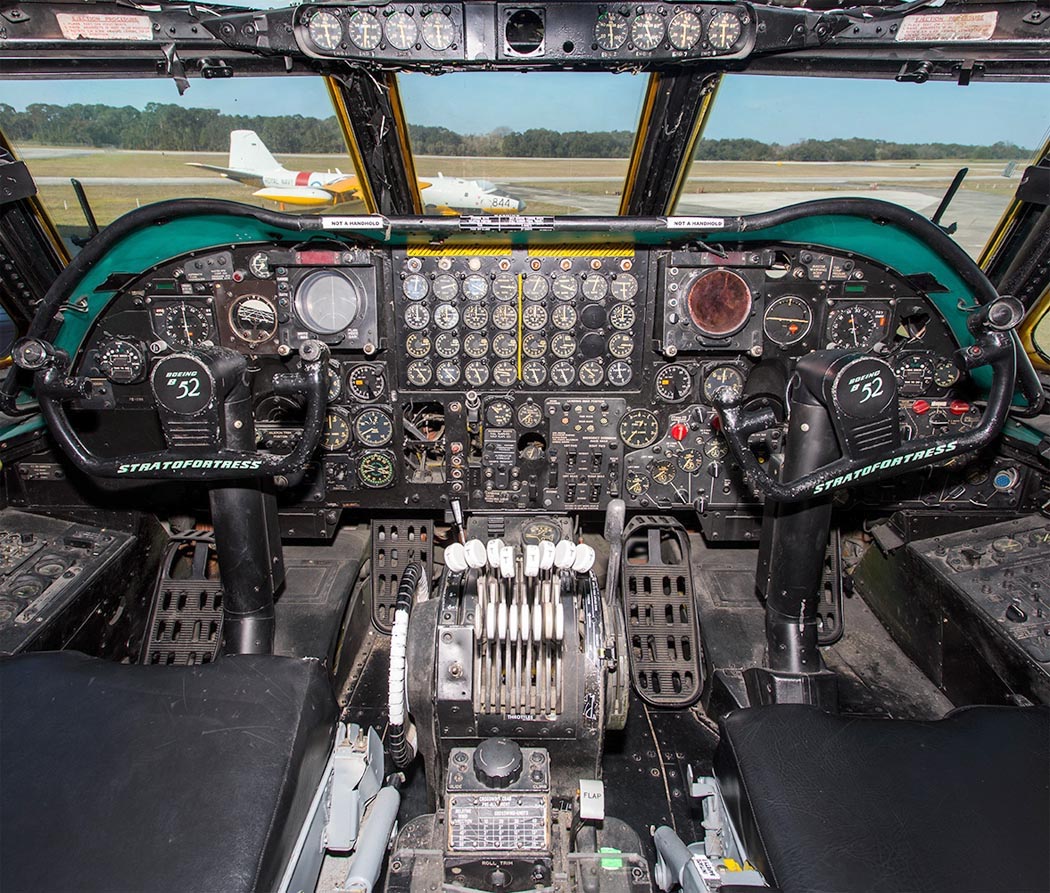

 Приборная доска B-52D

  Схемы:

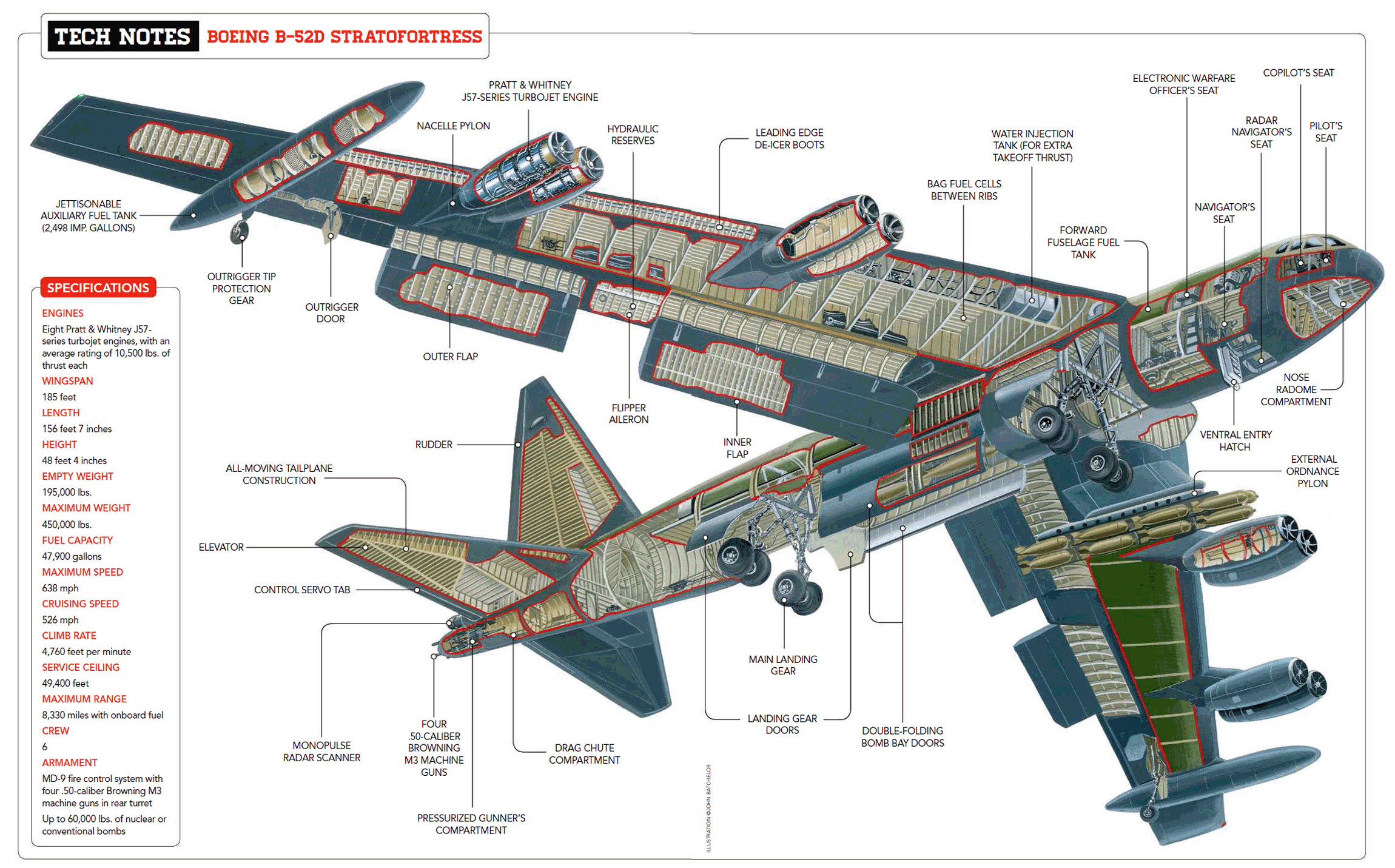

 B-52D

  Варианты окраски:

 B-52B "City of El Paso"  95 BW  USAF, 1959 год
 B-52D 307 SW USAF, 1971 год
 B-52F 320 BW USAF, 1966 год







Список источников:

Авиация и Космонавтика. Иван Кудишин. В-52 - стратосферный чемпион по активному долголетию
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Joe Baugher. Encyclopedia of American Military Aircraft. Boeing B-52 Stratofortress
USAF Museum. Aircraft Virtual Gallery. Boeing B-52 "Stratofortress"
Squadron/Signal. Larry Davis. B-52 Stratfortress in Action
FAQs.org.Greg Goebel.Air Vectors. The Boeing B-52 Stratofortress
Walter Boyne. Boeing B-52. A Documentary History
Marcelle Size Knaack. Post-World War II Bombers
Przeglad Konstrukcji Lotniczych. Boeing B-52
