главная современная авиация штурмовики
   Q-5E/F Fantan

Разработчик: Nanchang
Страна: Китай
Первый полет: 1996
Тип: Многоцелевой штурмовик
  ЛТХ     Доп. информация



Q-5E/F - многоцелевой штурмовик, разработанный китайской фирмой Hongdu (Nanchang) Aviation Industry Group. Самолет является самым современных представителем семейства многоцелевых штурмовиков Q-5 (Qiangji-5 или Qiang-5). В начале 90-х годов фирма Hongdu начала проект по созданию улучшенной версии штурмовика для ВВС Китая. При проектировании самолета были использованы технологии примененные при создании штурмовиков Q-5M и Q-5K. При проектировании самолета использовалась технологическая помощь российских заводов и исследовательских институтов.

На самолет установили лазерный дальномер ALR-1 (с эффективной дальностью 20-10000 метров), новый баллистический компьютер, системы РЭБ российского производства и бортовую импульсно-доплеровскую РЛС Фазатрон Комар. Применение новой БРЛС и лазерного дальномера позволило включить в состав вооружения самолета управляемые авиабомбы с лазерным наведением. Серийное производство самолета запланировано на начало 2000 года.









 ЛТХ:
Модификация   Q-5E
Размах крыла, м   9.70
Длина самолета,м   16.40
Высота самолета,м   4.50
Площадь крыла,м2   27.95
Масса, кг
  пустого самолета   6500
  нормальная взлетная   10200
  максимальная взлетная   12600
Топливо, кг
  внутренние топливо   2825
  ПТБ   1178 (2 х 760(400) л)
Тип двигателя   1 ТРДФ Liming (LM) Wopen-6AIII
Тяга, кН
  нефорсированная   1 х 29.40
  форсированная   1 х 39.70
Максимальная скорость, км/ч
  на высоте 11000 м   1190
  у земли   1210
Практическая дальность, км   2000
Боевой радиус действия, км   400
Практический потолок, м   15850
Экипаж, чел   1
Вооружение:  две 23-мм пушки Type 23-2K с 100 патронами на пушку
 Боевая нагрузка - 3000 кг на 10 узлов подвески
 до 6 УР воздух-земля PL-2, PL-2B, PL-7, AIM-9 Sidewinder или R550 Magic
 до 1000 кг различных бомб - Type 250-2 или 250-3, Mk 82 или Snakeye, Durandal, BL755, УАБ или баки с напалмом,
 до 4 ПУ НУР -57-2 (8х57-мм , 7х68 мм, Norinco 90-1 (7х90мм) или 130-1 (4х130 -мм)
 контейнеры с разведывательной или РЭБ аппаратурой


 Доп. информация :


  Фотографии:

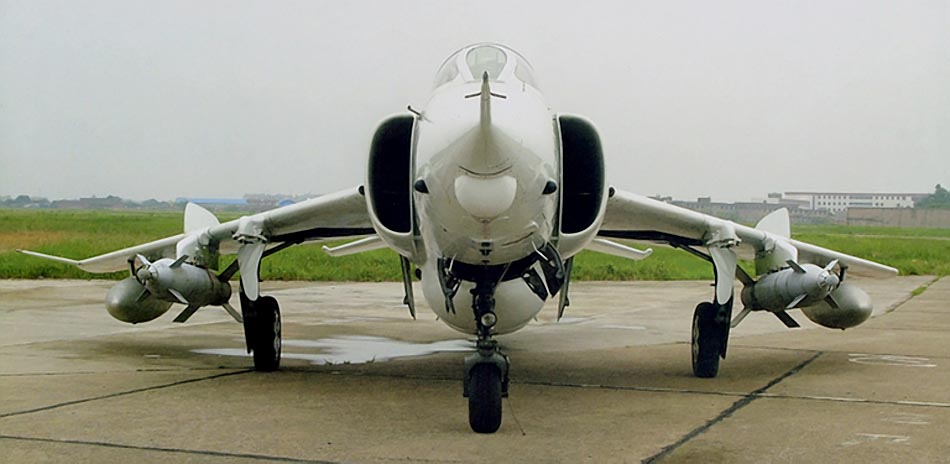

 Q-5E

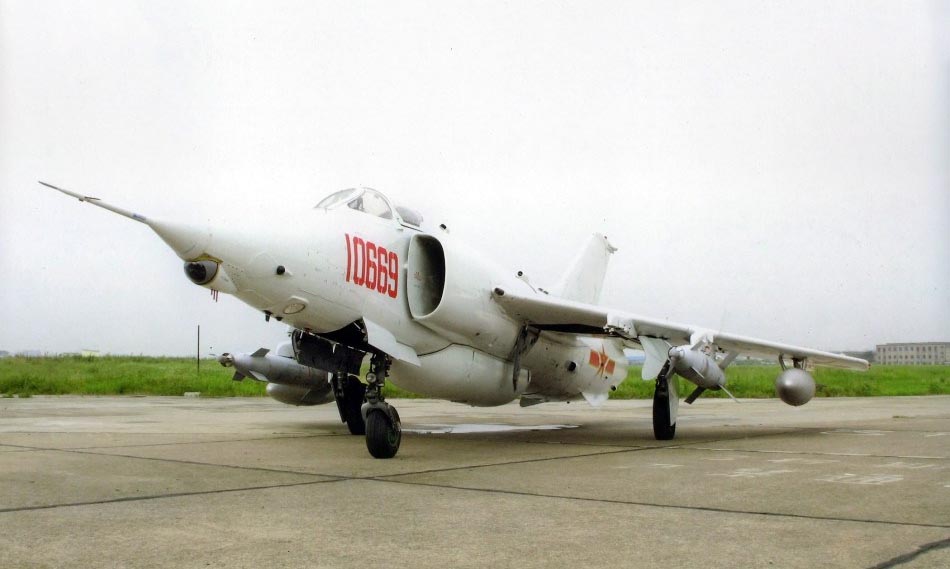

 Q-5E

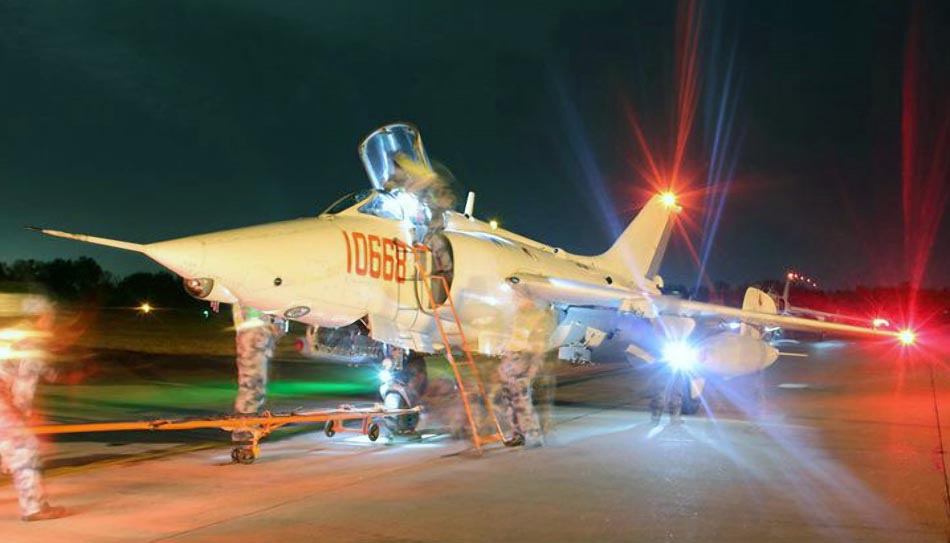

 Q-5E

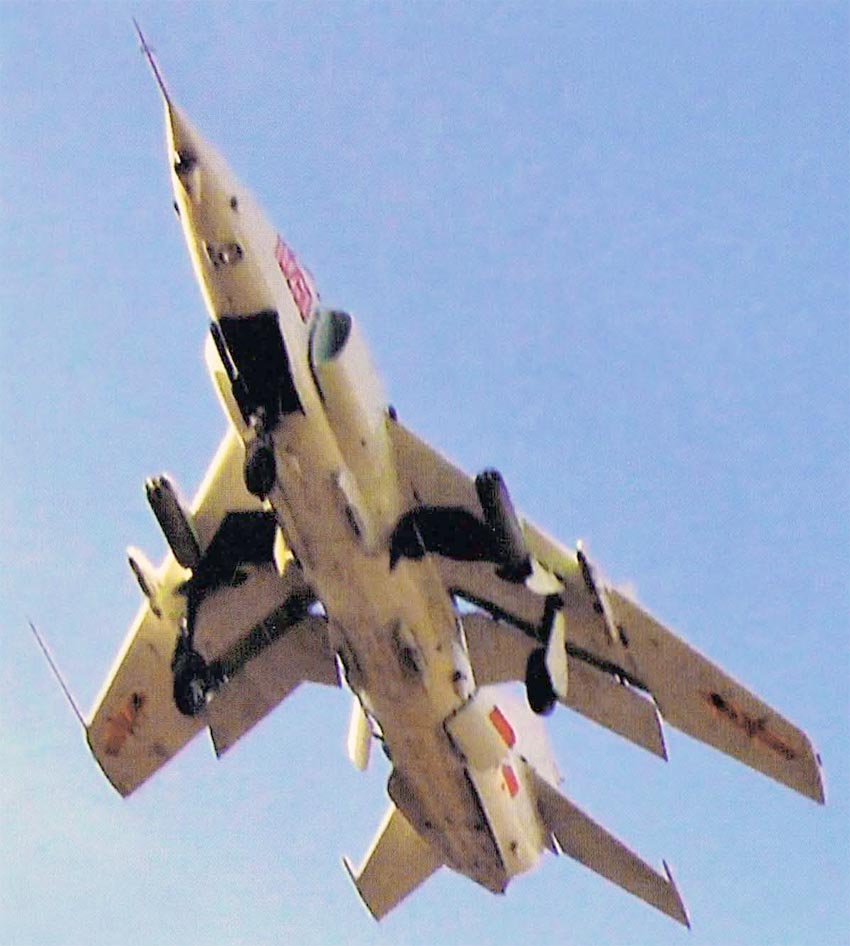

 Q-5E

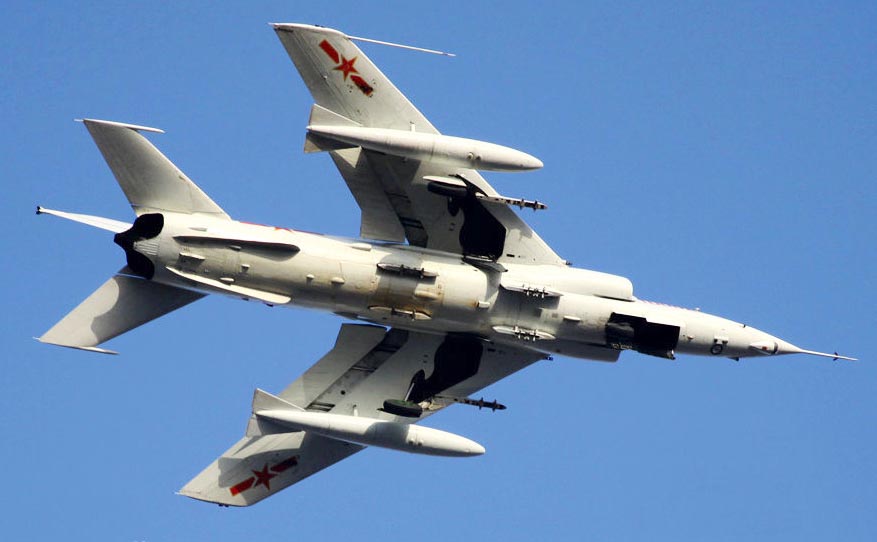

Q-5F

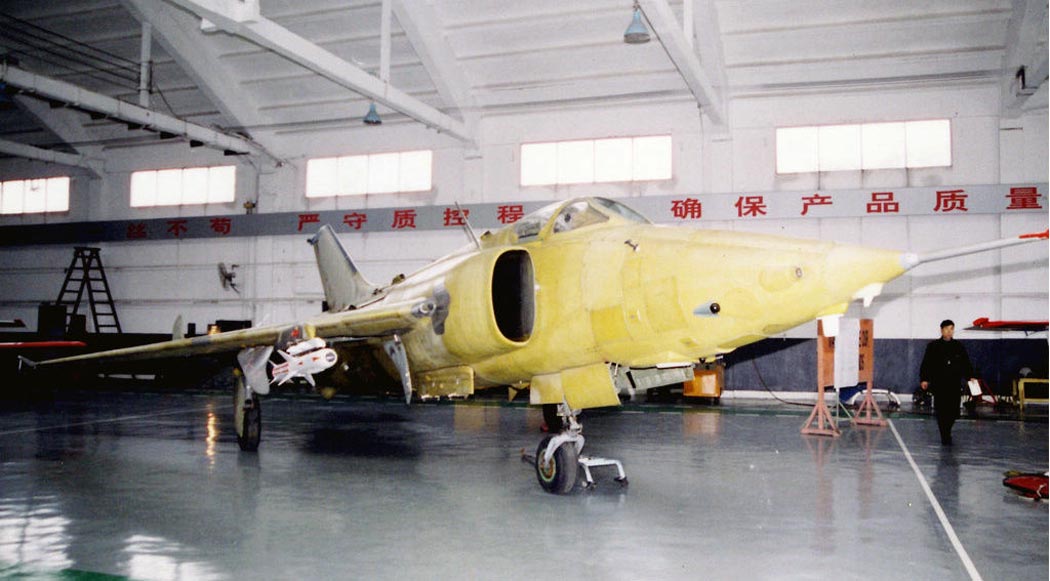

 Прототип Q-5E

  Схемы:

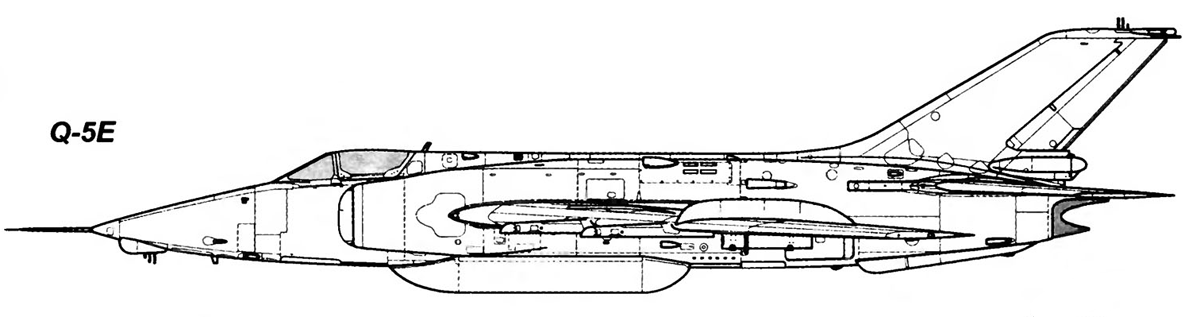

 Q-5E

 Варианты окраски:

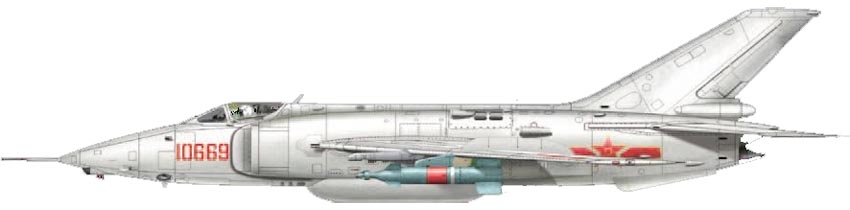

 Q-5E







Список источников:

АвиаКоллекция 2010-08. А. Демин, Ю. Кузьмин, А. Юргенсон. Штурмовик Q-5(A-5)
Air Force World.com. PLA
Chinese Defence Today. An unofficial web site of Chinese defence affair
Hui Tong. Chinese Military Aviation.
Hikoki. Yefim Gordon, Dmitriy Kommisarov. Chiese Airraft. China's aviation industry since 1951
Fliger Revue Extra No.17. Andreas Rupprecht. Drachenfluger
L+K 2006-05. Michal J. Stolar. Nancang Q-5 Fantan
